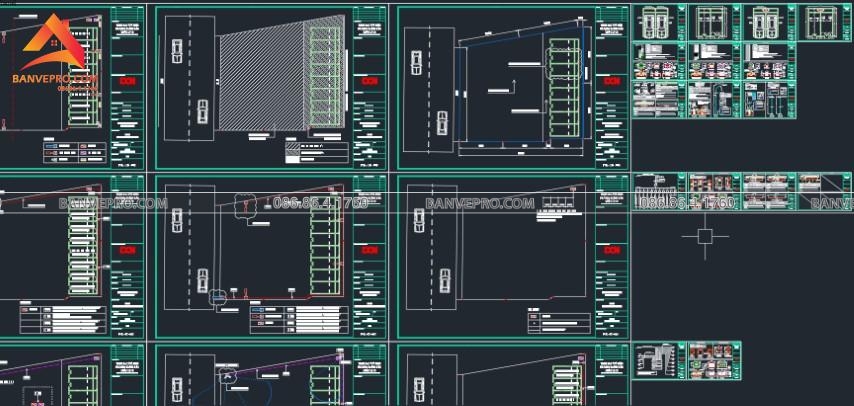

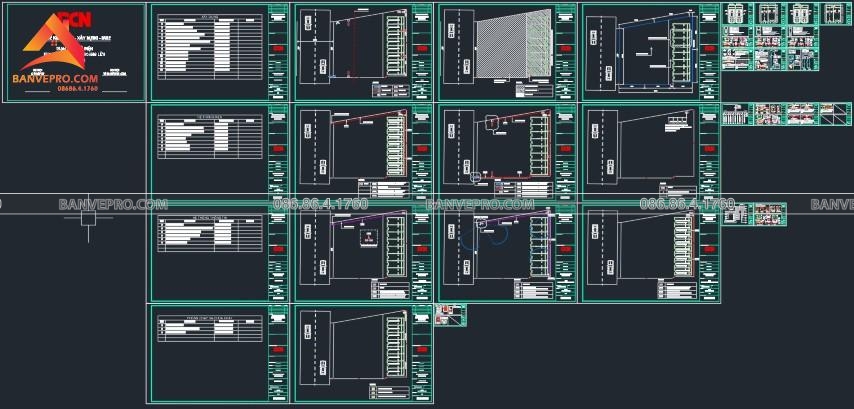

[BV 67938] Bản vẽ cad Khảo sát Xây dựng M&E trạm sạc xe ôtô điện

Bản vẽ Khảo sát Xây dựng M&E trạm sạc xe ôtô điện, trạm trụ sạc 11kW, 30kW, 60kW cho các dòng xe điện, bản vẽ xây dựng, hệ thống điện, camera, pccc thiết kế cho trạm sạc xe điện bao gồm:

A. Bản vẽ xây dựng:

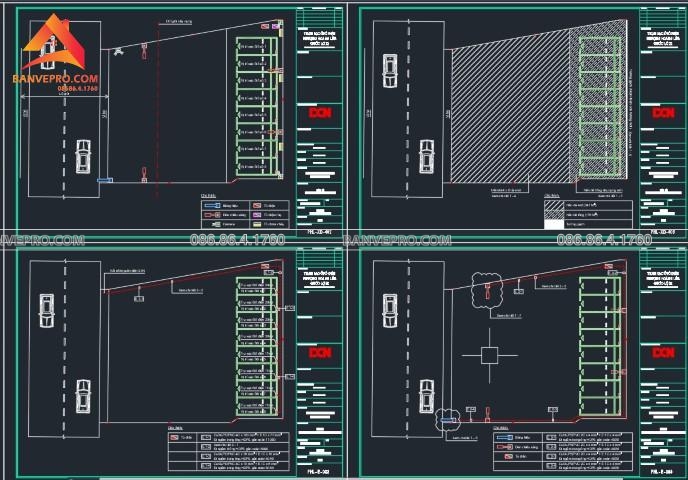

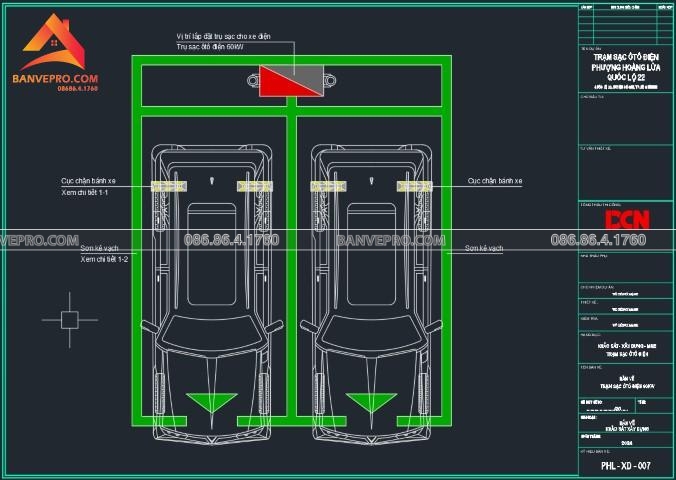

_ Bản vẽ mặt bằng trạm sạc ôtô điện

_ Bản vẽ mặt bằng nền trạm sạc ôtô điện

_ Bản vẽ kích thước mặt bằng

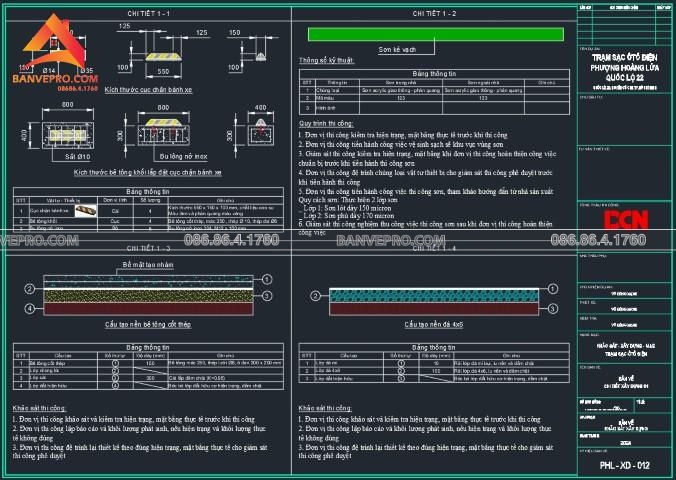

_ Bản vẽ chi tiết xây dựng

B. Bản vẽ Hệ thống điện

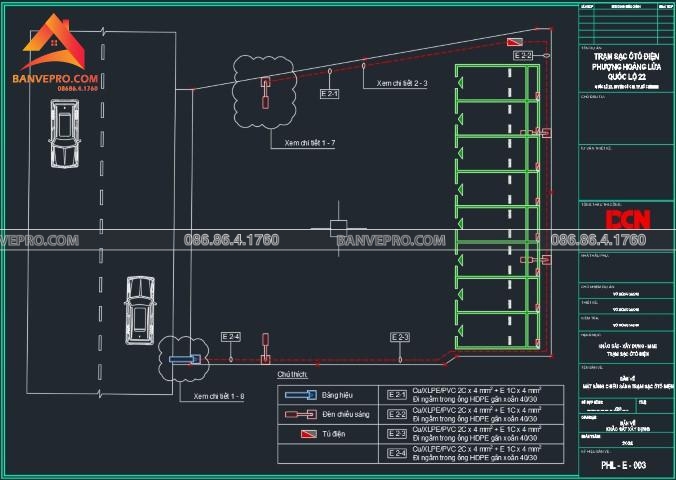

_ Bản vẽ cấp nguồn điện

_ Bản vẽ chiếu sáng ngoài trời

_ Bản vẽ hệ thống tiếp địa

_ Sơ đồ hệ thống điện

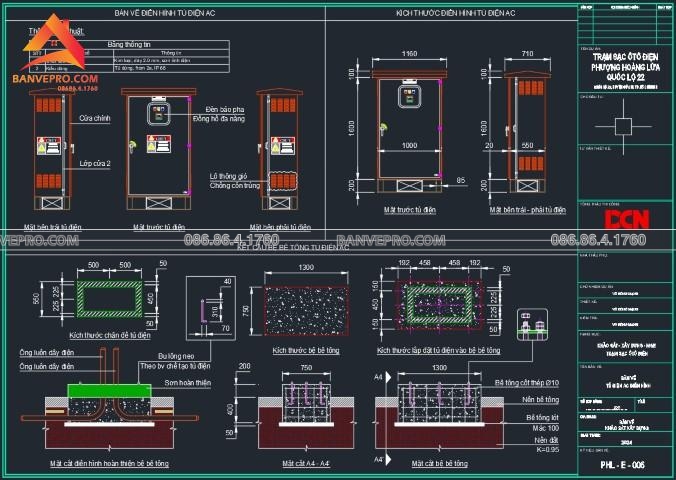

_ Bản vẽ chi tiết hệ thống điện

C. Bản vẽ Hệ thống thông tin

_ Bản vẽ cấp nguồn thông tin

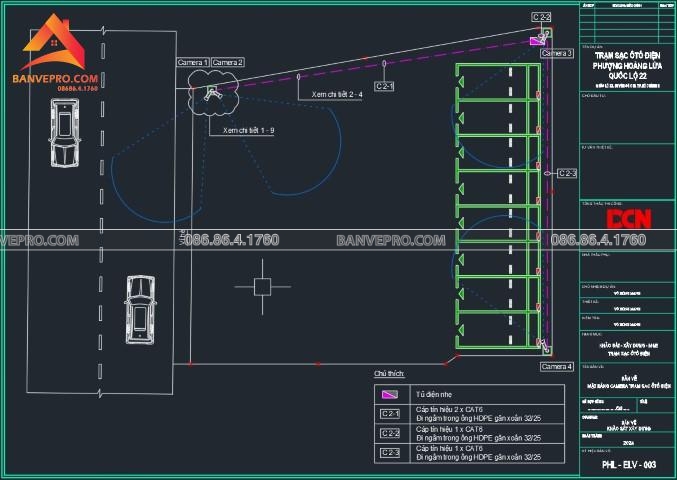

_ Bản vẽ camera

_ Bản vẽ cấp nguồn thông tin trụ sạc ôtô điện

_ Sơ đồ hệ thống thông tin

D. Bản vẽ PCCC

_ Bản vẽ bố trí PCCC

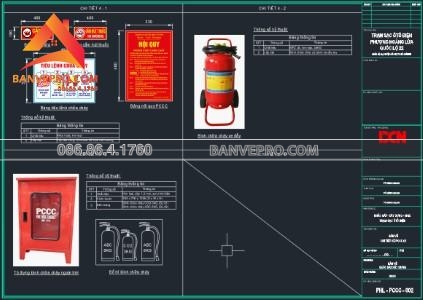

_ Bản vẽ chi tiết PCCC

File dùng tham khảo
