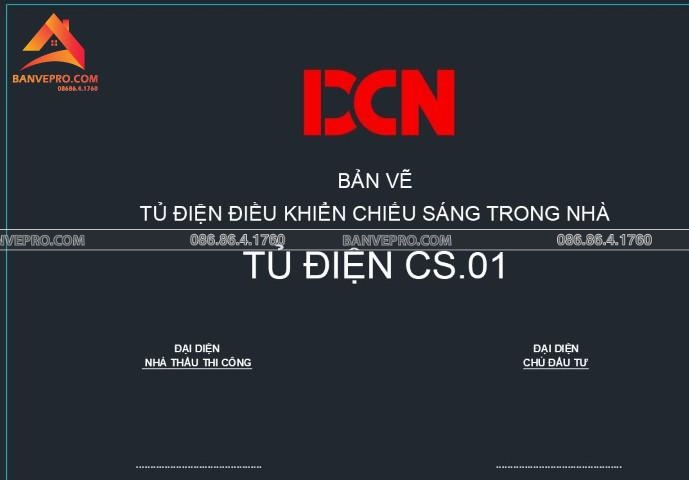

[BV 66962] Bản vẽ cad tủ điện điều khiển line đèn chiếu sáng

Bản vẽ thiết kế tủ điện điều khiển line đèn chiếu sáng trong nhà xưởng, nhà kho, chế độ nút nhấn bằng tay và chế độ tự động theo thời gian đã cài đặt

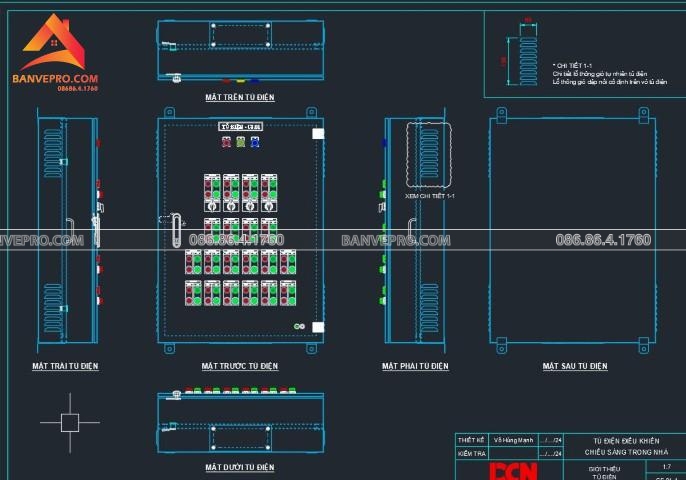

1. Bản vẽ tủ điện chiếu sáng

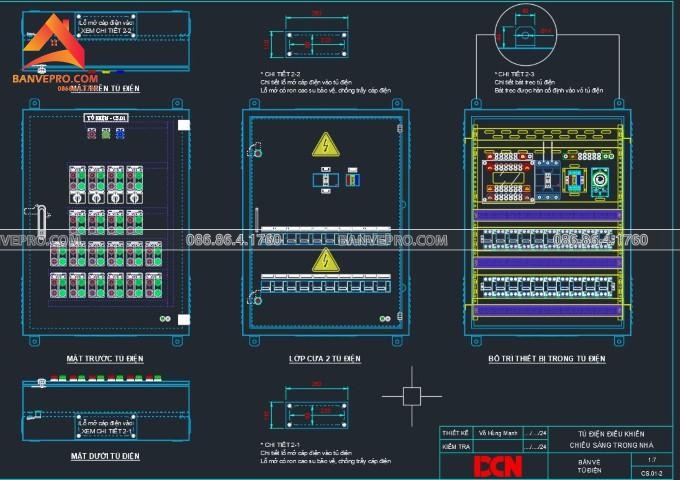

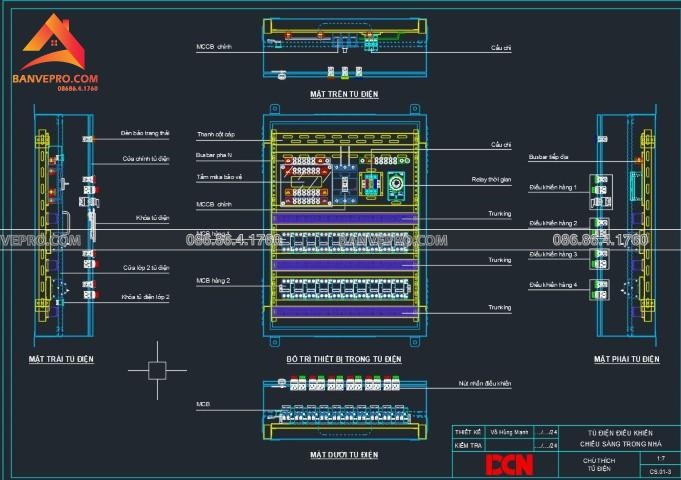

2. Bản vẽ bố trí thiết bị trong tủ điện

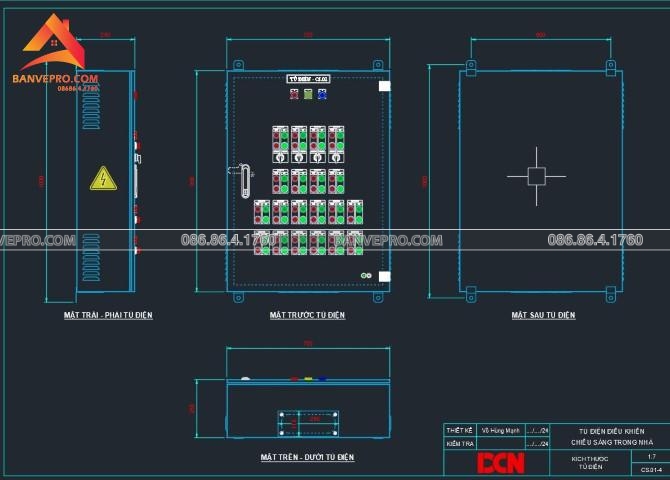

3. Bản vẽ kích thước tủ điện

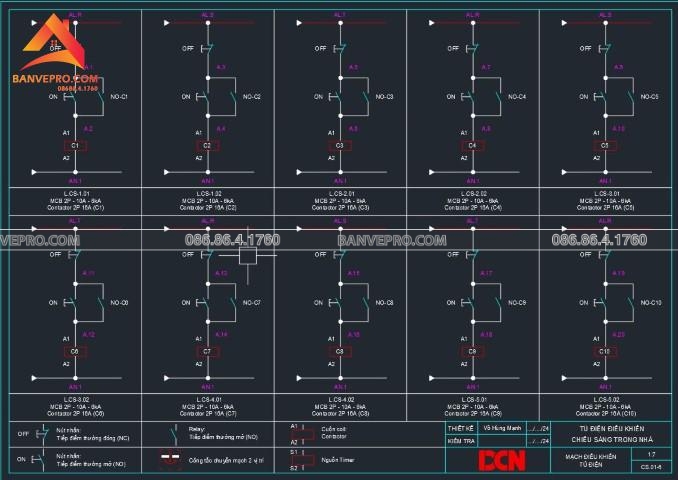

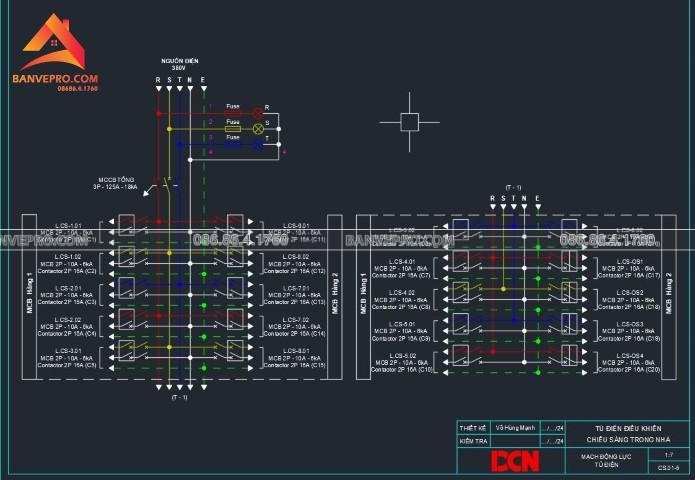

4. Bản vẽ mạch động lực

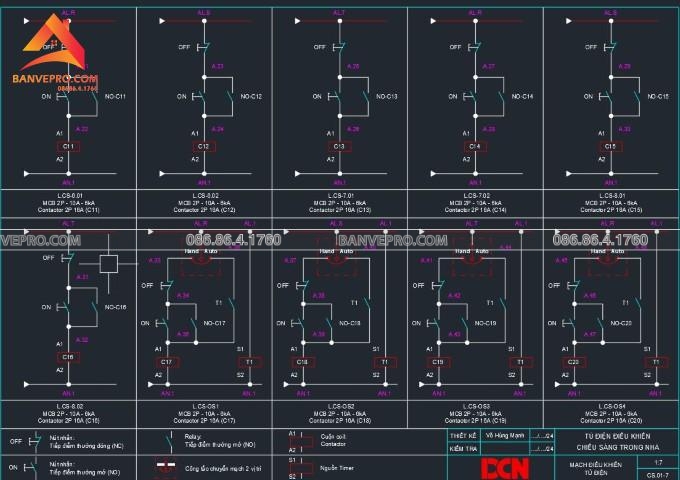

5. Bản vẽ mạch điều khiển

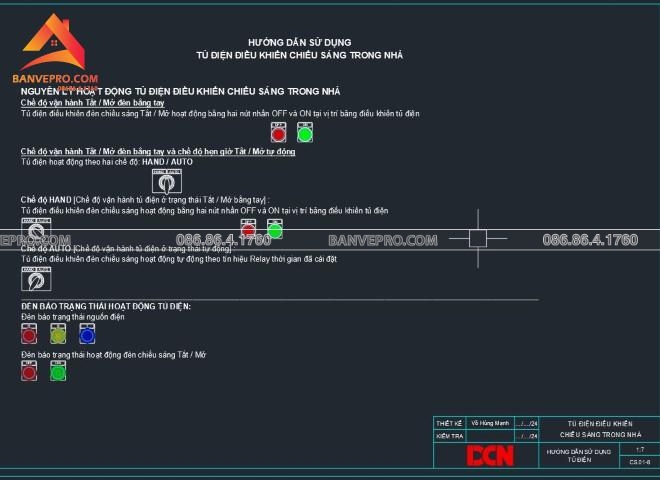

6. Hướng dẫn sử dụng tủ điện

File dùng thiết kế và tham khảo

(* Sơ đồ mạch điện bổ sung thêm đấu nối đèn tín hiệu báo sáng line đèn, lấy nguồn từ sau relay khi điều khiển chiếu sáng cho từng line đèn)
