[BV 67516] Bản vẽ solar nhà máy, hệ điện năng lượng mặt trời áp mái nhà công suất 777Kwp

Bản vẽ điện năng lượng mặt trời áp mái cho nhà máy, gồm 1728 tấm pin, inverter SMA STP-110, công suất dự án 777KWp.

Trong bản vẽ bao gồm:

1. Bản vẽ phân vùng khu vực.

2. Bản vẽ bố trí các khối pin và chi tiết các khối pin.

3. Bản vẽ bố trí sàn kỹ thuật.

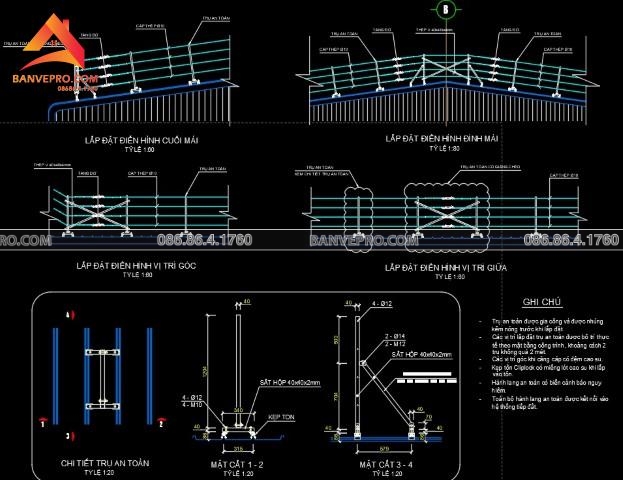

4. Bản vẽ bố trí hành lang an toàn và chi tiết thiết kế trụ an toàn.

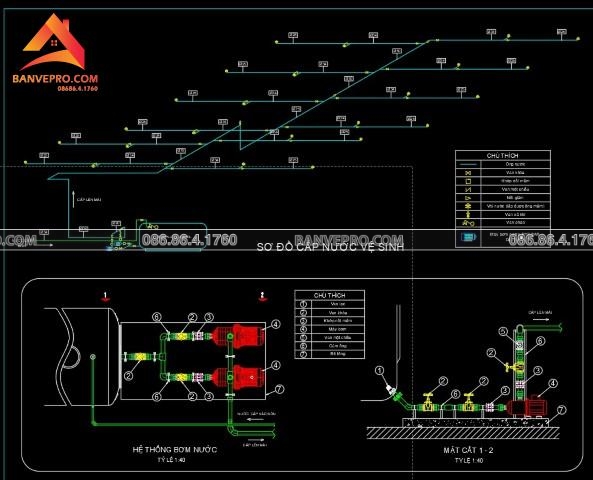

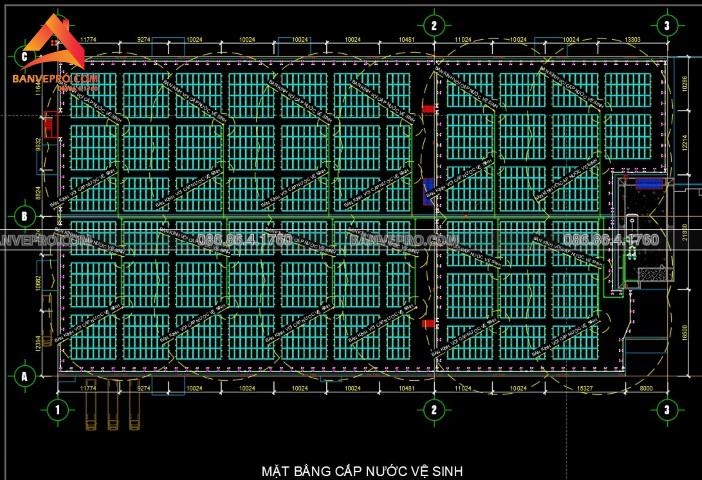

5. Bản vẽ hệ thống cấp nước vệ sinh pin và sơ đồ cấp nước.

6. Bản vẽ chi tiết thang máng băng lộ.

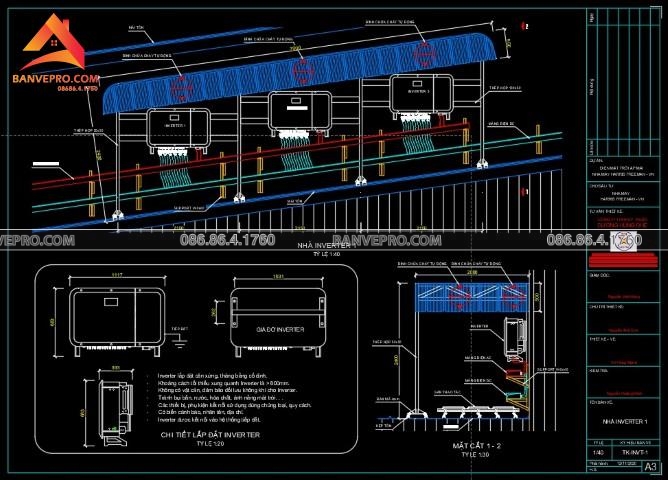

7. Bản vẽ nhà lắp đặt inverter.

8. Bản vẽ hệ thống điện và sơ đồ hệ thống điện.

Bản vẽ Không có phần dự toán dự án.

Thích hợp dùng để tham khảo vẽ Shop drawing.
