[BV 67222] Đồ án tốt nghiệp kỹ sư xây dựng Trường THPT Hùng Vương 9 tầng [File cad + thuyết minh]

1. Đặc điểm công trình:

Công trình gồm 9 tầng và sàn mái

Chiều dài công trình :   65.85 m

Chiều rộng công trình : 20.6 m

Chiều cao tầng trệt :4.1 m

Chiều cao 8 tầng còn lại :3.5 m

Chiều cao toàn bộ công trinh :35.6m

Cao trình hoàn thiện nền so với với mặt đất tự nhiên – 0.600 m

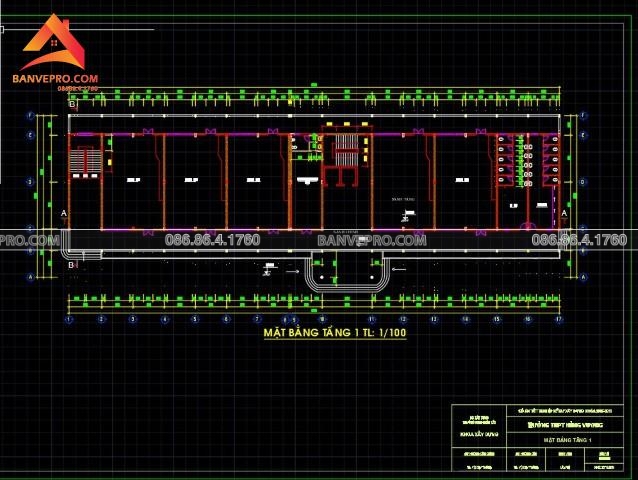

1. Giải pháp mặt bằng, phân khu chức năng:

Công trình gồm 9 tầng:

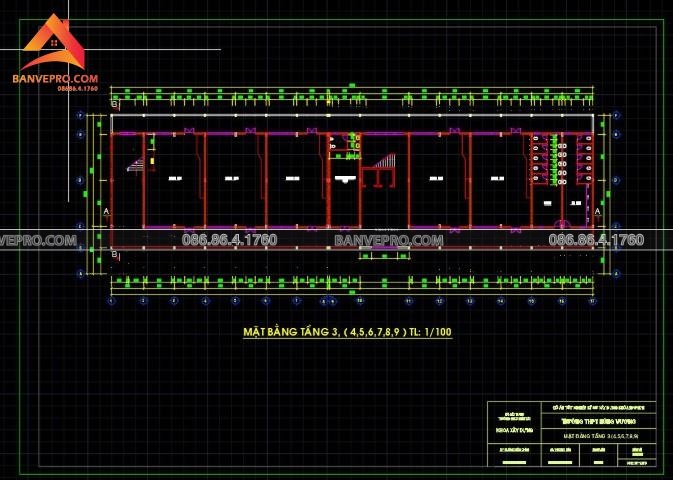

Tầng 1-9 :

Bao gồm khu vực các phòng học, nhà vệ sinh, hành lang và cửa sổ hướng ra ngoài. Còn bố trí các phòng nghỉ của giáo viên tại các tầng gần khu vực cầu thang.

Sàn lầu mái:

Sàn lầu mái bằng bê tông cốt thép, nền có lát gạch ceramic và xữ lý chống thấm. Có bố trí buồng điều khiển thang máy,1 hồ nước máy phục vụ sinh hoạt các tầng bên dưới, ngoài ra dùng để chưã cháy.
